Das Klima-Messgerät
Für eine effizientere Bekämpfung von Schadorganismen in den burgenländischen und slowakischen Weingärten werden modernste Klima-Messgeräte eingesetzt. Im Rahmen des Projekts „ClimVino“ werden 50 dieser Klima-Messgeräte in burgenländischen und slowakischen Weingärten eingesetzt.
Die Wetterdatenerfassung in den Weingärten erfolgt mit den folgenden Zielen:
- Optimierung von Qualität und Quantität
- Bestimmung des optimalen Spritzzeitpunktes
- Reduktion von Chemikalien (Einsparungen >50% möglich)
- Nachvollziehbarkeit: wann und warum wurde behandelt?
- Ökonomischer Vorteil: weniger Behandlungen = kürzere Maschinenlaufzeiten, weniger Arbeitsaufwand, weniger Rückstände in Produkt, Boden und Wasser
Vorteile für den Weinbau
- Voll integrierte Datenerfassung und -übertragung
- Keine Verkabelungs-und Setup-Probleme
- Minimaler Stromverbrauch
- Software verfügbar in mehreren Sprachen
- Integriertes Statistikmodul, Alarme, Ereignislisten
- Viele Krankheitsmodelle verfügbar, wie echter Mehltau, falscher Mehltau, Botrytis, usw.
- Benachrichtigungen Online, Mail, WAP Phone, Mail-to-SMS
- Leicht verständlich und bedienbar
- Neuberechnungen auf Knopfdruck, Grenzwerte modifizieren, Behandlungen aktualisieren
- Eigene Chemikaliendatenbank
- Frostwarnungsdienst mit Alarmmeldeeinrichtung
Messsensoren der Klima-Messgeräte
WET Blattnässesensor
Der Blattnässesensor hat einen geringen Wartungsbedarf und ist sehr robust. Ein Netzwerk von Leiterbahnen, eingeätzt in die Oberfläche eines schräggestellten, mit Teflon beschichteten Plättchens, simuliert so nah wie möglich die Oberfläche eines Blattes. Als Ausgangssignal erhält der Benutzer Werte zwischen 0 und 10.
| Abmessungen inkl. Halterung | 450 x 90 x 90mm L x W x H |
|---|---|
| Gewicht | 500g |
| Material | teflonbeschichtete Keramik |
| Betriebsbedingungen | -20°C … +60°C; 0 … 100% rF |
| Meßprinzip | Kapazitiver Kondensationssensor |
| Ausgangssignal | 0 … 2,5 V DC |
| Wiederholgenauigkeit | ± 3% |
| Spannungsversorgung | 5.5 … 12 V DC |

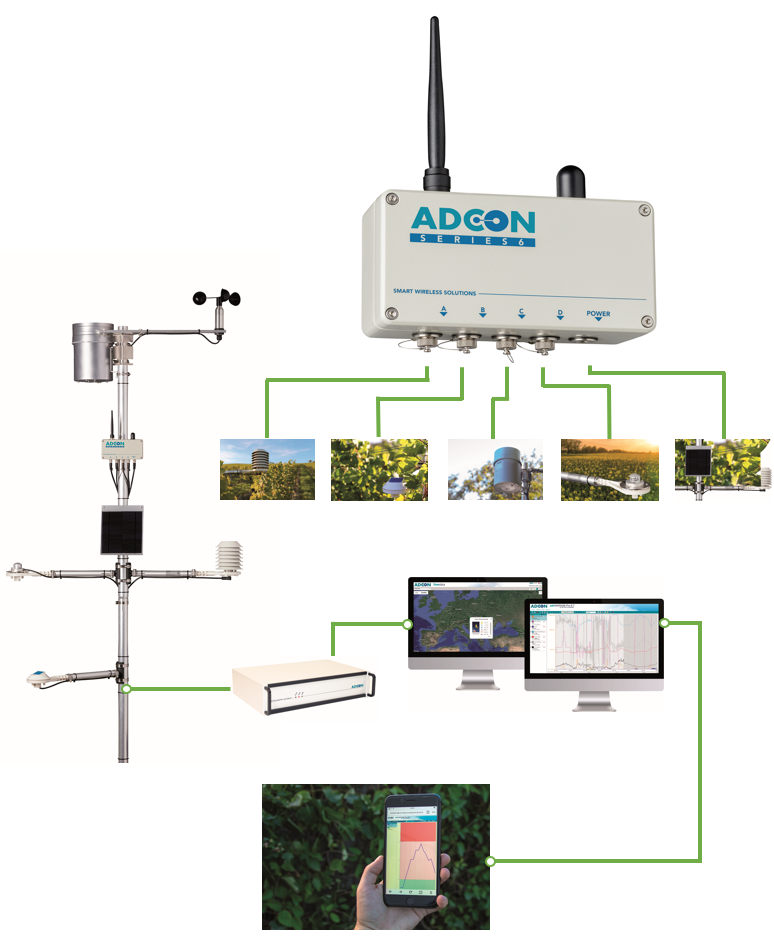

Datenlogger
Der Datenlooger von Adcon (Adcon Serie 6RTU) ist die neue Generation von ferngesteuerten, extrem stromsparenden Datenloggern für die Landwirtschaft, meteorologische und hydrologische Anwendungen. Sie hat eine selbstüberwachende Batterie, einen großen Speicher für bis zu 2 Millionen Werte und eine drahtlose Datenübertragung über Bluetooth. Weitere Vorteile sind die mögliche Datenverschlüsselung zur Gewährleistung der Datensicherheit, das komfortable Datenupdate per Funk sowie ein zukunftssicheres Design, das in IoT-Netzwerke integriert und mit modernsten Kommunikationstechnologien verbunden werden kann. Die einzelnen Versionen haben unterschiedliche Anschlüsse sowie E/A-Ports und sind als 3G, 4G und LTE-Versionen ausgeführt. Mit ihrer 32-Bit-CPU liefern sie die Daten schnell und zuverlässig.
Mit einer entsprechenden SOFTWARE liefert der Datenlogger eine Komplettlösung für jede und alle Überwachungsaufgaben in der Land- und Weinwirtschaft.
Kombisensor mit Wetterschutz
Der Kombisensor für Lufttemperatur und rel. Feuchte ist ein hochgenauer und zuverlässiger Sensor mit einer langen Lebensdauer. Ein professioneller Strahlenschutzschild sorgt für ausreichende Belüftung und verhindert Messungenauigkeiten durch direkte Sonneneinstrahlung. Die massiven, UV-beständigen Lamellen sind an der Unterseite schwarz beschichtet, um Wärmestau durch Strahlungsreflexionen zu verhindern.
| Versorgungsspannung | 4.5-15V DC |
|---|---|
| Stromaufnahme | < 1,5mA |
| Betriebstemperatur | -40°C … +60°C / -40°F … +140°F |
| Betriebsfeuchte | -0 … 100% rH |
| Länge | 101mm |
| Durchmesser | 12mm |
| Anschlußstecker am Sensor | 8-poliger M12 Stecker |
| Kabel | 7-polig Binder M9 Stecker, 3m Länge |
RG1 Regenmesser
Der Regenmesser mit einer Auffangfläche von 200cm², 0.2mm, (unbeheizt) hat ein geringes Gewicht von nur einem halben Kilo und ist sowohl für die Mast- als auch für die Standmontage geeignet. Gemessen wird mit einer Doppelwippe, die ab Werk entsprechend genau einjustiert wird, um Niederschlagsereignisse mit einer Intensität von bis zu 60mm pro Stunde mit einer Genauigkeit von <2% zu erfassen. Ein entsprechend steiler Anstellwinkel der Wippe führt zu einem raschen Ablaufen des Wassers und verhindert so weitgehend die Ablagerung von Schmutzpartikeln.
| Auflösung in mm | 0.2 |
|---|---|
| Auffangfläche in cm² | 200 |
| Meßeinrichtung | Doppelwippe |
| Kapazität/Stunde @ Genauigkeit | -bis 50mm +/- 1% |
| bis zu 100mm +/- 3% | |
| 100…200mm +/- 5% | |
| potentialfreier Reedkontakt | voll gekapselt |
| Hersteller | Firma Meder in Deutschland |
| Lebensdauer | über 1 Million Betätigungen |
| Gewicht | 0.6 kg |
| Gehäuse (Material) | eloxiertes Aluminium |
| Wippe (Material) | Kunststoff |
Solarpanel
Jede Station ist mit einem passenden Solarpanel (RTU) ausgestattet. Die RTUs verbrauchen extrem wenig Energie und sind ungewöhnlich klein.
Die Panels sind in Dual-Schindeltechnik aus monokristallinen Zellen aufgebaut. Sie bieten eine wesentlich höhere Energieausbeute als gleich großen Zellen herkömmlicher Bauweise. Sie haben eine Leistung von 540mA und werden von BOSCH gebaut. Sie zeichnen sich durch einen unübertroffenen Wirkungsgrad von 19% aus. Vandalismus und Diebstahl spielt keine große Rolle, da sie sonst nirgends einsetzbar sind.
| Spannung | 9.4V DC |
|---|---|
| Strom | 540mA |
| Leistung | 5.11W |
| Abmessungen | 210 x 164mm L x B |
| Gewicht | 440g |
| Stecker | 5-pol. M9 Binder |
| Kabel | 50 cm Länge, PUR Mantel |
| Montagehalterung | für Adcon Rohrsatz 40mm |
Weitere Sensoren
Die eingesetzten Klima-Messgeräte können je nach Bedarf noch mit weiteren Sensoren ausgerüstet werden – diese kommen jedoch im Rahmen des Projekts „ClimVino“ nicht zum Einsatz.
Bodenfeuchte Sensor
Der Bodenfeuchtesensor Adcon SM1 ist ein flexibles Messsystem, erhältlich in Längen von 30 bis 150cm, mit dem nicht nur die Bodenfeuchte, sondern auch die Bodentemperatur gemessen werden kann. Die Messmethode ist kapazitiv. Während die Feuchte alle 10cm gemessen wird, befinden sich, je nach Länge des Sensors, zwischen 1 und 5 Temperatursensoren im System.
Zur Installation kann der Sensor sowohl nach der Einschlämmmethode wie auch nach der Zugangsrohrmethode eingebaut werden. Die spezielle Messmethode des Sensors gewährt eine Eindringtiefe ins Erdreich, die deutlich höher ist als bei vergleichbaren Systemen, wodurch die Messung ein wesentlich größeres Volumen an Erdreich erfasst.
Pyranometer zur Messung von Solarstrahlung
Der Sensor misst die aus der gesamten Hemisphäre einfallende Solarstrahlung. Der SP-Lite von Adcon ist ideal geeignet für die Messung der verfügbaren Solarenergie in der Photovoltaik, zur Berechnung der Referenzverdunstung, Bestimmung des Pflanzenwachstums, Berechnung thermaler Konvektion, und anderes mehr.
Als Messzelle verwendet der SP-Lite eine Photodiode, die ein Spannungssignal proportional zur einfallenden Strahlung erzeugt. Um die Installation zu vereinfachen, ist ein Signalverstärker eingebaut, der das Ausgangssignal der Photodiode in ein lineares 0 – 2,5VDC Signal umwandelt. Sensorspezifische Einstellungen entfallen somit.
Die gehärtete Linse aus Kristallglas ist um ein vielfaches kratzfester als Linsen aus Plastik. Ihre Pyramidenform hat einen selbstreinigenden Effekt, reduziert die Ablagerung von Staub und Agrochemie, und hat ein erstklassiges Ansprechverhalten auch bei Einstrahlung aus extrem flachem Winkel.
Windsensor - Windgeschwindigkeit und -richtung
Das neue Windsensorset Vento1 von Adcon wurde für meteorologische Aufgaben entwickelt, bei denen es nicht nur auf hohe Meßgenauigkeit, sondern auch auf robuste Ausführung, geringen Wartungsbedarf und hohe Lebensdauer ankommt. Daher ist dieses Sensorpärchen mit sehr genauen Hall-Sensoren und gekapselten Kugellagern ausgestattet, und in ein Gehäuse aus seewasserfestem Aluminium verpackt. Die beweglichen Teile sind ebenfalls aus Aluminium gefertigt, mit Schrauben befestigt und können im Feld einfach getauscht werden. Der Messbereich des Sensors reicht dabei bis 200km/h.
