Zariadenia na meranie parametrov klímy
Najmodernejšie prístroje na meranie parametrov podnebia sa používajú na účinnejšiu kontrolu škodlivých organizmov v burgenlandských a slovenských viniciach. V rámci projektu „ClimVino“ sa 50 z týchto prístrojov na meranie klímy používa v Burgenlande a v slovenských viniciach.
Získavanie údajov o počasí vo vinohradoch má tieto ciele:
- Optimalizácia kvality a množstva
- Stanovenie optimálneho času aplikácie postrekov
- Zníženie množstva použitých chemikálií (možná úspora > 50%)
- Sledovateľnosť: kedy a prečo sa ošetruje?
- Ekonomická výhoda: menej ošetrení = menej práce, menej rezíduí v produkte, pôde a vode
Výhody pre vinohradníctvo
- Plne integrovaný zber a prenos dát
- Žiadne problémy s kabelážou a nastavením
- Minimálna spotreba energie
- Softvér je k dispozícii vo viacerých jazykoch
- Integrovaný štatistický modul, alarmy, zoznamy udalostí
- Mnoho dostupných modelov chorôb, napríklad múčnatka, peronospóra, botrytída atď.
- Oznámenia on-line, e-mail, WAP telefón, mail-to-SMS
- Ľahko zrozumiteľné a použiteľné
- Prepočty jednoduchým stlačením tlačidla, zmena limitných hodnôt, aktualizácia ošetrenia
- Vlastná chemická databáza
- Služba varovania pred mrazom so zariadením na hlásenie alarmu
Snímače klimatických meracích prístrojov
Snímač vlhkosti listov
Snímač vlhkosti listov vyžaduje malú údržbu a je veľmi robustný. Sieť vodivých stôp, vyrytá do povrchu naklonenej dosky potiahnutej teflónom simuluje povrch listu čo najvernejšie. Užívateľ prijíma hodnoty od 0 do 10 ako výstupný signál.
| Abmessungen inkl. Halterung | 450 x 90 x 90mm L x W x H |
|---|---|
| Gewicht | 500g |
| Material | teflonbeschichtete Keramik |
| Betriebsbedingungen | -20°C … +60°C; 0 … 100% rF |
| Meßprinzip | Kapazitiver Kondensationssensor |
| Ausgangssignal | 0 … 2,5 V DC |
| Wiederholgenauigkeit | ± 3% |
| Spannungsversorgung | 5.5 … 12 V DC |
Záznamník dát
Dátový záznamník Adcon (Adcon Series 6RTU) je nová generácia diaľkovo ovládaných, extrémne energeticky úsporných záznamníkov údajov pre poľnohospodárstvo, meteorologické a hydrologické aplikácie. Má batériu s vlastným monitorovaním, veľkú pamäť až pre 2 milióny hodnôt a bezdrôtový prenos dát cez Bluetooth. Ďalšími výhodami sú možné šifrovanie údajov na zaručenie bezpečnosti údajov, pohodlná bezdrôtová aktualizácia údajov a dizajn odolný voči zastarávaniu, ktorý je možné integrovať do sietí IoT a pripojiť k najnovším komunikačným technológiám. Jednotlivé verzie majú rôzne pripojenia a I / O porty a sú navrhnuté ako verzie 3G, 4G a LTE. Vďaka svojmu 32-bitovému CPU dodávajú dáta rýchlo a spoľahlivo.
S príslušným SOFTVÉROM poskytuje záznamník údajov úplné riešenie pre všetky monitorovacie úlohy v poľnohospodárskom a vinárskom priemysle.
Kombinovaný snímač s ochranou proti poveternostným vplyvom
Kombinovaný snímač teploty vzduchu a relatívnej vlhkosti je vysoko presný a spoľahlivý snímač s dlhou životnosťou. Profesionálny radiačný ochranný štít zaisťuje dostatočné vetranie a zabraňuje nepresnostiam merania v dôsledku priameho slnečného žiarenia. Masívne lamely odolné voči UV žiareniu majú na spodnej strane čierny povrch, ktorý zabraňuje hromadeniu tepla v dôsledku odrazov žiarenia.
| Versorgungsspannung | 4.5-15V DC |
|---|---|
| Stromaufnahme | < 1,5mA |
| Betriebstemperatur | -40°C … +60°C / -40°F … +140°F |
| Betriebsfeuchte | -0 … 100% rH |
| Länge | 101mm |
| Durchmesser | 12mm |
| Anschlußstecker am Sensor | 8-poliger M12 Stecker |
| Kabel | 7-polig Binder M9 Stecker, 3m Länge |
Zrážkomer RG1
Zrážkomer so zbernou plochou 200 cm², 0,2 mm, má nízku hmotnosť – iba pol kg a je vhodný na montáž na stožiar aj na stojan. Merania sa vykonávajú dvojitým člnkom, ktorý sa vo výrobe presne nastavuje, aby sa zaznamenali zrážkové udalosti s intenzitou až 60 mm za hodinu s presnosťou <2%. Člnok sa preklápa pod ostrým uhlom, takže voda rýchlo odteká a tým sa do značnej miery zabraňuje usadzovaniu nečistôt na jeho povrchu.
| Auflösung in mm | 0.2 |
|---|---|
| Auffangfläche in cm² | 200 |
| Meßeinrichtung | Doppelwippe |
| Kapazität/Stunde @ Genauigkeit | -bis 50mm +/- 1% |
| bis zu 100mm +/- 3% | |
| 100…200mm +/- 5% | |
| potentialfreier Reedkontakt | voll gekapselt |
| Hersteller | Firma Meder in Deutschland |
| Lebensdauer | über 1 Million Betätigungen |
| Gewicht | 0.6 kg |
| Gehäuse (Material) | eloxiertes Aluminium |
| Wippe (Material) | Kunststoff |
Solárny panel
Každá stanica je vybavená vhodným solárnym panelom (RTU). Jednotky RTU potrebujú extrémne málo energie a sú neobvykle malé.
Panely sú vyrobené z monokryštalických článkov pomocou technológie dvojitého šindľa. Ponúkajú výrazne vyšší energetickú účinnosť ako bežné panely rovnakej veľkosti. Majú výkon 540mA a sú vyrobené spoločnosťou BOSCH. Vyznačujú sa bezkonkurenčnou účinnosťou 19 %. Vandalizmus a krádeže tu nehrajú hlavnú úlohu, pretože panely sa nedajú použiť nikde inde.
| Spannung | 9.4V DC |
|---|---|
| Strom | 540mA |
| Leistung | 5.11W |
| Abmessungen | 210 x 164mm L x B |
| Gewicht | 440g |
| Stecker | 5-pol. M9 Binder |
| Kabel | 50 cm Länge, PUR Mantel |
| Montagehalterung | für Adcon Rohrsatz 40mm |
Viac snímačov
Použité prístroje na meranie parametrov vzduchu môžu byť podľa potreby vybavené ďalšími snímačmi – tie sa však v projekte „ClimVino“ nepoužívajú.
Snímač vlhkosti pôdy
Snímač pôdnej vlhkosti Adcon SM1 je flexibilný merací systém, dostupný v dĺžkach od 30 do 150 cm, pomocou ktorého je možné merať nielen vlhkosť, ale aj teplotu pôdy. Metóda merania je kapacitná. Zatiaľ čo vlhkosť sa meria každých 10 cm, v závislosti od dĺžky snímača je v systéme 1 – 5 teplotných snímačov.
Špeciálna metóda merania umožňuje hlbší prienik do zeme, podstatne vyšší ako pri porovnateľných systémoch, čo znamená, že meranie pokrýva podstatne väčší objem pôdy.

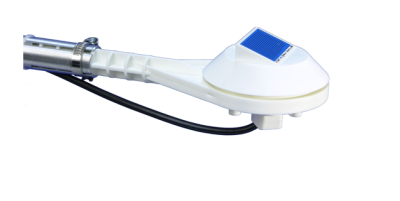

Pyranometer na meranie slnečného žiarenia
Snímač meria dopadajúce slnečné žiarenie z celej pologule. SP-Lite od spoločnosti Adcon je vhodný na meranie slnečnej energie vo fotovoltaike, na výpočet referenčného odparovania, na určenie rastu rastlín, na výpočet tepelnej konvekcie a oveľa viac.
SP-Lite používa na meranie fotodiódu, ktorá generuje napäťový signál úmerný dopadajúcemu žiareniu. Pre zjednodušenie inštalácie je vstavaný zosilňovač signálu, ktorý prevádza výstupný signál fotodiódy na lineárny signál 0 – 2,5VDC. Nastavenia špecifické pre snímač preto nie sú potrebné.
Tvrdená šošovka vyrobená z krištáľového skla je mnohokrát odolnejšia proti poškriabaniu ako šošovky vyrobené z plastu. Tvar pyramídy má samočistiaci efekt, obmedzuje nahromadenie prachu a agrochemikálií a má prvotriednu odozvu aj pri ožarovaní z extrémne plochého uhla.
Snímač vetra - rýchlosť a smer vetra
Nová sada veterných snímačov Vento1 od spoločnosti Adcon bola vyvinutá pre meteorologické úlohy, ktoré si vyžadujú nielen vysokú presnosť merania, ale aj robustnú konštrukciu, nízke požiadavky na údržbu a dlhú životnosť. Táto dvojica snímačov je preto vybavená veľmi presnými Hallovými snímačmi a zapuzdrenými guľkovými ložiskami a je zabalená v puzdre z hliníka odolného voči vode. Pohyblivé časti sú tiež vyrobené z hliníka, upevnené pomocou skrutiek a dajú sa ľahko vymeniť v teréne. Merací rozsah snímača dosahuje až 200 km/h.
